Описание продукта
Вспомогательные переключатели серии LFG являются одним из компонентов высоковольтного оборудования, применяемого к шлюзам, секционированию, сети, сигнальным схемам, которые управляют различными высоковольтными переключателями.
В настоящее время широко используются вспомогательные переключатели серии F, в основном механические контактные кнопки трения (воздушный переключатель). Однако, как вжимная, так и компрессионная форма, широко распространены такие проблемы, как плохая адаптация к окружающей среде, низкий уровень защиты от прикосновений, низкая продолжительность жизни и необходимость регулярного ремонта. Для решения этих проблем был разработан вакуум-вспомогательный переключатель с магнитной индукцией (невоздушный переключатель), с высокой степенью надёжности, продолжительностью жизни в контактах, незащищенной производительности и хорошей совместимостью с вспомогательными переключателями серии F, которые были широко использованы пользователями.
Выбор выключателя
2K2B----20K20B
Условия окружающей среды
1 окружа сред температур: - 20 ℃ - + 55 ℃;
2. Высота: не более 5000 метров;
3. Влажность: средняя относительная влажность в 24h не превышает 95%; Среднее давление на водяной пар не превышает 2,2 кпа; Средняя относительная влажность луны составляет не более 90%; Среднее давление на водяной пар не превышает 1,8 кпа;
Ускорение вибрации не более 15m/s2;
5. Окружающий воздух не был сильно загрязнен пылью, дымом, коррозионным и горючим газом.
Принцип работы
Использование магнитно-индукционного неконтактного переключателя (невоздушный переключатель) с высокой степенью надежности доступа, продолжительной продолжительностью жизни в контактах, незащищенной производительности и хорошо совместимой с вспомогательными переключателями серии F, было широко распространено пользователями.

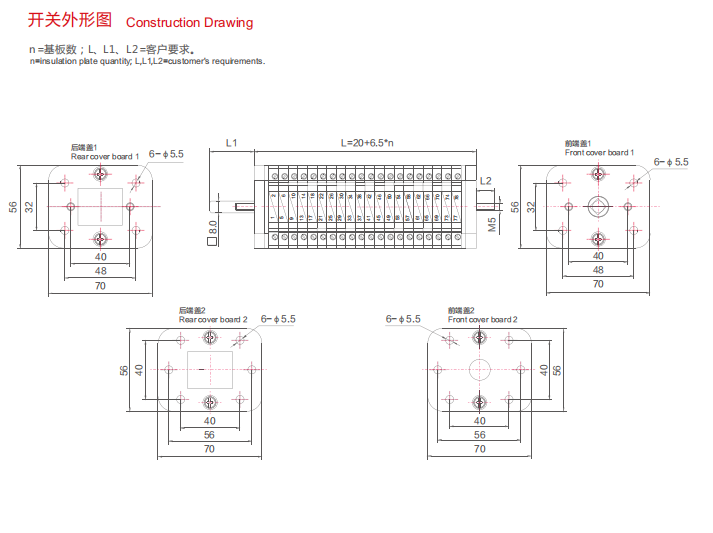

Схема внешнего вида выключателя
Конструкция выключателя
Основные компоненты вакуум-вспомогательных переключателей серии LFG запечатываются в единое целое, чтобы обеспечить надежность, а их движущиеся части — роторы, зависящие от магнитного поля, в основном не сопряжены с фиксированным дисками, так что лёгкая гибкость вращения оси вращения отсутствует в случае механической смерти. Выключател в голов быстродейств соединительн учрежден, посл тог, как вал отсюд переключ на 75 °, в хранилищ пружин под воздейств, деятельн набра вилк стимулир винт быстр движен, и остава надежн мест на финиш. В конце провода используется комбинированный комбинированный винт, который автоматически поднимается и опускается вместе с медным винтом, который ослабляется.
Способ подключения
Подключение, сжатие
